XY-FD-18S冷凍干燥機
使用說明書
（預凍、凍干曲線）
上海欣諭儀器有限公司
(操作儀器前請仔細閱讀本說明書)
目 錄
真空冷凍干燥技術，又稱升華干燥，是將含水樣品預先凍結，然后使其水分在真空狀態下升華的方法。經冷凍干燥的物品，原有的生物、化學及物理特性基本不變，易于長期保存，加水后可恢復到凍干前的狀態，并能保持其原有的生化特性。因此，冷凍干燥技術在醫藥、食品、化工、生物制品等領域得到廣泛應用。

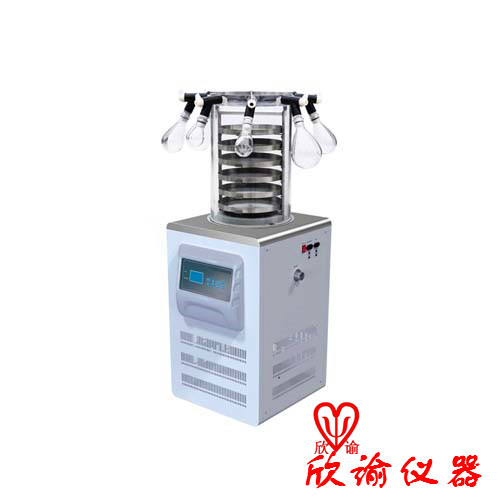

XY-FD-18冷凍干燥機，有五種配置：
● 普通干燥配置——樣品在樣品盤中預凍后干燥；
● 壓蓋配置——裝有樣品的西林瓶預凍后干燥，干燥結束后在真空狀態下手動將瓶蓋蓋緊，等同于真空包裝；
● 多歧管干燥配置——樣品在專用瓶中預凍后通過橡膠閥與凍干罩相連。凍干過程中通過開關閥可隨時更換凍干瓶，可同時凍干不同種類樣品，可同時掛8個不同容量的專用瓶，干燥效率高；
● 多歧管壓蓋干燥配置——凍干罩可凍干西林瓶內樣品并壓蓋，凍干罩又可掛瓶干燥，提高了凍干效率。
● 預凍功能——將裝有樣品的不銹剛托盤放在預凍架上，將預凍架放進冷阱，蓋上保溫蓋進行預凍，預凍完畢后進行干燥，預凍功能為用戶節省了低溫冰箱的費用。
1、 主要特點：
（1） 本機采用法G泰康壓縮機制冷，制冷迅速，冷阱溫度低。
（2） 液晶屏控制系統，操作簡單方便，且功能強大。
（3） 控制系統自動保存凍干數據，并能以曲線的形式查看，整個凍干過程清晰明了。
（4） 干燥室采用無色透明有機玻璃罩，樣品清楚直觀，可觀察凍干的全過程。
（5） 真空泵與主機連接采用G際標準KF快速接頭，簡潔可靠。
（6） 本機性能穩定，操作簡便，噪音低。
2、 技術指標
（1） 冷阱盤管溫度：-55℃（空載）。
（2） J限真空度：10Pa以下（空載）。
（3） 干燥容量：
普通功能：樣品盤4只，盤徑為φ240毫米，可容納樣品1800ml（料厚10毫米），或放置西林瓶300只。
壓蓋功能：樣品盤直徑φ200毫米，共三層，可放置西林瓶210只。
1、 正常工作條件環境溫度：10℃～30℃
相對濕度： ≤70%
電源電壓：單相220V±10% 50Hz
工作環境應沒有導電塵埃，爆炸性、腐蝕性氣體及強電磁場干擾。
2、 運輸貯存條件：環境溫度：-40℃～50℃
相對濕度： ≤93%
貯存環境應通風良好，無腐蝕性氣體。
3、 安全分類 I類B型。
1、 真空泵之間由抽真空耐壓管連接，兩端采用標準快速卡箍，卡箍里裝有一橡膠密封圈，連接前在密封圈上涂適量真空脂，再將兩端卡箍卡緊。
2、 主機后板上方安裝有“總電源”插座，將電源線一端插入，另一端與有電電源相連。在“總電源”一側裝有真空泵電源插座，將真空泵電源線插上即可。
3、 請用戶詳細閱讀真空泵“使用說明書”，檢查真空泵，確認已加注真空泵油，切勿無油運轉，油面不得低于油鏡中線。
4、 冷阱上方“○”型密封圈應保持清潔，使用前可均勻涂一層真空脂。
5、 將樣品裝入樣品盤中，再將樣品盤放入預凍架上，放置并固定好樣品溫度傳感器，對接好接頭，將預凍架放入冷阱中，蓋上保溫蓋，預凍到樣品完全凍結并保持一段時間。
6、 如選用壓蓋配置，將樣品注入西林瓶中，再將裝有樣品的西林瓶放進壓蓋樣品盤中，放置并固定好樣品溫度傳感器，將裝有西林瓶的樣品盤放入預凍架上，放進冷阱，蓋上保溫蓋，預凍到樣品完全凍結并保持一段時間。
7、 如選用多歧管配置，將樣品注入選用的干燥瓶中，再將干燥瓶放進-40℃以下的低溫冰箱中，預凍到樣品完全凍結并保持一段時間，如有可能，Z好能將干燥瓶邊旋轉邊預凍，以便使樣品均勻凍結在瓶壁上，有利于加速干燥。
8、 打開側面板上的總電源開關，控制系統顯示歡迎界面，按“確認”鍵控制系統自動轉入下一屏。
9、 在操作屏按“壓縮機”鍵，打開制冷系統，冷阱溫度開始快速下降，預凍開始。
（1） 將預凍好的樣品盤從冷阱中取出，迅速裝進干燥架，將干燥架放到冷阱上方，罩上有機玻璃罩，罩下端要與“○”型密封圈完全接觸。
（2） 擰緊真空閥門，按“真空計”鍵，顯示真空度110K，按“真空泵”鍵，真空泵運轉工作，顯示真空度快速下降，至15Pa以下為正常。
（3） 經過長時間運轉，查看樣品溫度曲線、視感樣品已完全干燥，方可打開真空閥充氣后，按“真空泵”鍵，真空泵停止運轉，按“真空計”鍵，真空度顯示消失。
（4） 取下有機玻璃罩，從干燥架上取出樣品盤，盤中樣品可以包裝，至此，普通配置干燥進行完畢。
2、 壓蓋干燥配置：
（1） 將預凍好的西林瓶（在托盤中），放進壓蓋干燥架中，再將該架放在冷阱上方，罩上壓蓋有機玻璃罩，罩下端要與“○”型密封圈完全接觸。
（2） 擰緊真空閥門，按“真空計”鍵，顯示真空度110K，按“真空泵”鍵，真空泵運轉工作，顯示真空度快速下降，至15Pa以下為正常。
（3） 樣品完全干燥后，轉動有機玻璃罩上方手柄，使罩中壓蓋架絲杠轉動，從而使原板下移，將瓶蓋壓進瓶中，實現在真空中塞蓋。
（4） 充氣、關泵，取下有機玻璃罩，取出樣品瓶保存。
3、 多歧管配置：
（1） 首先將冷干架或壓蓋冷干架裝置在冷阱上方，將要冷干的樣品放進架中，罩上多歧管有機玻璃罩或壓蓋多歧管有機玻璃罩。
（2） 從低溫冰箱中取出凍干瓶，罩上裝有標準管塞，將管塞插進瓶心中，瓶裝上后轉動閥翼垂直朝下，瓶內與罩內接通。
（3） 擰緊真空閥門，按“真空計”鍵，顯示真空度110K，按“真空泵”鍵，真空泵運轉工作，顯示真空度快速下降，至15Pa以下為正常。
在凍干過程中，若需更換干燥瓶或?qū)⑾雀稍锖玫母稍锲咳∠?，則轉動閥翼，使之垂直朝上，干燥瓶內與大氣接通，瓶內充氣，同時與罩內隔絕，可取下該干燥瓶。
（4） 如干燥瓶內樣品、罩內托盤樣品已全部干燥好，則先取下干燥瓶，然后罩內充氣，取下多歧管有機玻璃罩，取出樣品進行包裝保存，請勿帶瓶取罩。
六、 關機操作
1、 關閉“總電源”開關，整機控制系統掉電。
2、 撥下電源插頭，真空泵電源線插頭。
3、 擦拭冷阱，樣品架，有機玻璃罩。
4、 真空泵不工作時請蓋上排氣孔，以防灰塵進入。
本機的控制系統采用液晶屏顯示為人機接口，設備操作簡單方便，運行狀態顯示清楚。系統能夠曲線顯示樣品溫度、冷阱溫度、真空度等凍干曲線。系統采用了多種穩定性措施，控制系統運行穩定可靠。控制系統主要有如下幾個顯示屏內容。
1、 打開“總電源”開關，系統顯示“歡迎使用冷凍干燥機”，如錯誤！未找到引用源。，按“確認”鍵，自動進入“數字顯示”窗，
圖 1“數字顯示”窗
2、 按“確認”鍵，在“數字顯示”窗、“樣品曲線”窗、“冷阱曲線”窗、“真空曲線”窗和“組合曲線”窗間循環顯示?！敖M合曲線”窗為各個曲線同時顯示。
圖 2 “樣品曲線”窗
圖 3“冷阱曲線”窗
圖 4“真空曲線”窗
圖 5“組合曲線”窗
3、 開機后，如果沒有按“壓縮機”鍵打開壓縮機，曲線窗顯示的是上次打開壓縮機后系統自動記錄的曲線，如果打開壓縮機，曲線窗顯示本次打開壓縮機后系統自動記錄的曲線。在曲線顯示窗，每頁只顯示3小時曲線，按“上頁”或“下頁”鍵，查看前3小時或后3小時的曲線。
4、 “壓縮機”鍵為開或關制冷系統，“真空泵”鍵為開或關真空泵，“真空計”鍵為開或關真空檢測。
八、 注意事項
1、 真空泵置于地面上，與主機保持一定高度差。當突發停電時，可有利于阻止返油。若發生停電事故，應立即擰開充氣閥，主機充氣，盡快取出樣品，妥善存放。
2、 工作環境溫度≤32℃，濕度≤80%。
3、 關機時應先充氣，后關真空泵，防止真空泵返油污染樣品。
4、 有機玻璃罩與主機相接靠“○”型圈密封。
5、 使用帶接地電源插座。應保持密封圈的清潔，不可用有機溶劑擦洗，有機玻璃罩與“○”型圈接觸端注意保護防止碰、劃、損傷。
6、 依照說明書連續工作200小時后要定期更換真空泵油，注意保養和維護。
7、 請勿頻繁開關電源和制冷機，如因操作導致制冷機停機，至少等待三分鐘后，再重新啟動制冷機。
1、 真空度達不到15Pa以下
（1） 檢查真空泵與主機之間連接，卡箍是否正確卡緊。
（2） 檢查有機玻璃罩下端平面是否清潔，有無傷損。
（3） 檢查“○”型密封圈是否清潔，放置是否正確。
（4） 檢查真空泵工作是否正常，觀察泵油是否清潔。
（5） 檢查真空閥是否擰緊。
2、 真空泵漏油
（1） 檢查機身部位，更換所需配件。
3、 冷阱溫度偏高
（1） 環境溫度過高，散熱不良，請將機器置于環境溫度合適，通風良好處。
（2） 如若制冷系統故障，請與公司技術工程師聯系。
1、 本機自銷售之日起免費保修一年。
2、 本機我公司負責終身維護。
本機所附件，請妥善保管，在點驗無誤后，將產品保修卡備案表寄回我公司銷售部，以便進入公司技術服務檔案，為您在使用過程中提供服務。
上海欣諭儀器有限公司
售后服務：021-51093712
